Гірничий фартух Фідер



Майнінговий фартуховий живильник має такі характеристики, як компактна конструкція, стабільна робота, низький рівень відмов, велика несуча здатність і широкий діапазон вибору швидкості.

Шахтний фартуховий живильник — це безперервне конвеєрне обладнання з багатьма фіксованими формами встановлення. Конструкція гірничодобувного фартухового живильника складається з пристрою переднього колеса, комбінованого пристрою ланцюгової пластини, пристрою натягу хвостового колеса, рами та приводного пристрою. Принцип роботи полягає в наступному: після того, як головна зірочка приводиться в рух, тяговий ланцюг у комбінованому пристрої ланцюгової пластини зачіпається із зірочкою, щоб рухати всю пластину шкали для переміщення вздовж поздовжньої центральної лінії конвеєра, тоді як ролик рухається вздовж доріжки, закріпленої на стійці, щоб завершити роботу з транспортування.







1. Пластинковий конвеєр працює стабільно без аномального шуму та вібрації під час запуску та роботи.

2. Ланцюг конвеєра та зірочка можуть правильно з’єднатися, і несучий механізм не відхилиться.

3. Ролик, що підтримує транспортувальний жолоб, може гнучко обертатися.

4. Частини транспортувальних канавок, що перекриваються, не повинні мати перешкод, і не повинно бути витоку та розкидання матеріалів під час транспортування та розвантаження.

5. Підвищення температури підшипника в кожній опорній позиції не повинно перевищувати 35 градусів; Вища температура не вище 80 градусів.

6. Рівень шуму під час роботи під навантаженням не повинен перевищувати 85 дБ (a).





Конвеєрний тип	Ширина мм	Швидкість транспортування м/с	Висота бічної панелі мм	Крок ланцюга конвеєра мм	Обсяг подачі м³/год
Легкий планковий конвеєр	400	0.05--1.60	160-250	200	450
	500		160-315		700
	630		200-400		1150
	800		250-500	250	1850
Ламельний конвеєр-середнього розміру	800	0.05-1.0	160-400	250	900
	1000		200-500		1400
	1200		250-500	315	1750

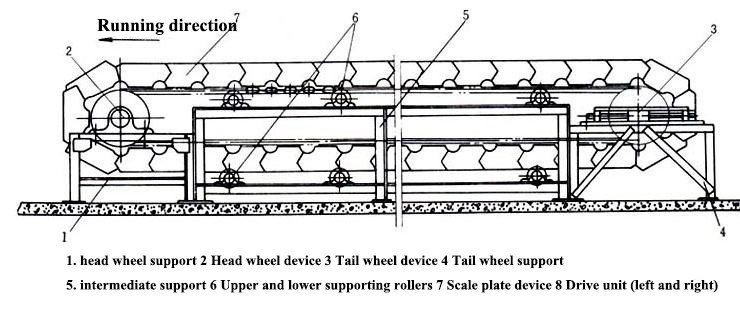

Шахтний фартух живильника складається з пристрою головного колеса, пристрою ланцюга масштабної пластини, пристрою натягу хвостового колеса, пристрою захисту направляючого матеріалу, рами та приводного пристрою.

1. Привідний пристрій:оскільки швидкість перонного конвеєра, як правило, не перевищує 0,5 м/с, рушійний пристрій перонного конвеєра здебільшого приймає конструкцію трансмісії, таку як двигун і редуктор, тому його можна безпосередньо з’єднати з валом головного колеса через перехресну повзунну муфту, що спрощує структуру пристрою головного колеса, полегшує виготовлення, установку та налаштування та має низьку вартість. Це один приводний пристрій з однією швидкістю.

2. Пристрій натягу хвостового колеса:пристрій використовує гвинтовий натяжний пристрій, який складається з валу хвостового колеса, двох хвостових зірочок, пари натяжних гвинтів та інших аксесуарів. Натяжна зірочка (включаючи маточину) підтримується на валу зірочки через подвійні підшипники кочення, що може зменшити коефіцієнт опору, коли тяговий ланцюг обходить зірочку; У той же час, коли ланцюги не синхронізовані через неоднакові кумулятивні похибки кроку кількох тягових ланцюгів, положення зубців зірочок і з’єднань тягового ланцюга можна автоматично регулювати для забезпечення правильного зачеплення зубів зірочок і тягових ланцюгів, щоб уникнути нерівномірного або навіть нерівномірного натягу кількох тягових матеріалів, таким чином покращуючи загальну продуктивність тягового ланцюга.

3. Пристрій ланцюга шкали:ланцюг, який використовується в BL Mining Apron Feeder, є штучним ланцюгом і ланцюгом для штампування з роликами, встановленими на кінці вала. Ролики встановлені поза зовнішньою пластиною ланцюга. Ролики витримують лише навантаження на опорну плиту. Його структурний розмір відносно невеликий, тому коефіцієнт опору невеликий, що зменшує рушійний пристрій і тягове навантаження. Після загартування та термічної обробки ланцюг має велику несучу здатність і сильну міцність на розрив; Втулка шарнірної пластини ланцюга виготовлена ​​з легованої сталі, цементована, загартована та відшліфована, з високою зносостійкістю; Бункер для пластинчастої ваги: ​​бункер для пластинчастої ваги є несучою частиною подавача Mining Apron. Він формується штампуванням за допомогою матриці з товстою сталевою пластиною. Він має високу точність форми та розміру та малу сукупну похибку. Табличка шкали не злетить.

4. Стійка:стелаж використовує стандартизоване виробництво, яке не тільки стандартизує виробничий процес, але також дозволяє уникнути помилок, спричинених ручними помилками, покращує відмінну швидкість продукції, заощаджує витрати та покращує економічні вигоди.





Вугільний порошок, подрібнене вугілля, сажа, сажа, бікарбонат амонію, піритний порошок, хлорид амонію, порошок мідного концентрату, порошок глинозему, порошок гіпсу, порошок вапняку, порошок натрію, сечовина, активоване вугілля, оксид натрію, кремнієво-кальцієва кислота, порошок азбесту, синтетична смола, порошок каучуку, карбід кальцію, кераміка, синтетика добрива, порошкоподібні пестициди, сульфат кальцію, тіамін, кальцинована сода, порошкоподібні ліки, пшениця, соєві боби, рис, цукор, крохмаль, подрібнене деревне вугілля, деревна стружка, тирса, полівініловий спирт синтетичний мийний засіб, золофосфатне добриво тощо.





Високотемпературні, токсичні, легкозаймисті та вибухонебезпечні, сильно абразивні, сильно корозійні, сильно адгезивні, сильно суспендовані, дуже текучі, тверді та крихкі матеріали, які не хочуть руйнуватися.







1. Планковий конвеєр враховує власні умови виробництва. Застосування планкових конвеєрів у різних галузях промисловості різне. Для великих електромеханічних галузей промисловості, як-от автомобілів і побутової техніки, слід обирати важкі-шахтові живильники, а для таких галузей, як харчова та електронна промисловість, слід обирати легкі ланцюгові конвеєри.

2. Планковий конвеєр визначає вимоги до матеріалів для транспортування. Ланцюгова пластина Mining Apron Feeder виготовлена ​​з поліпропілену, поліетилену, ацеталю, нейлону, нержавіючої сталі та ін.; рама подавача Mining Apron Feeder складається з нержавіючої сталі, високо-міцного алюмінієвого сплаву, гнутої пластини з вуглецевої сталі, каналу з вуглецевої сталі тощо, відповідно до Виберіть відповідний листовий матеріал для характеристик матеріалу, який ви транспортуєте.

3. Планковий конвеєр визначає напрямок транспортування. Відповідно до різних напрямків транспортування гірничодобувний фартуховий живильник поділяється на лінійну конвеєрну лінію для фосфорної пластини, висхідний конвеєр для фосфорної пластини, поворотний ланцюговий пластинчастий конвеєр, вертикальний конвеєр для фосфорної пластини, вигнутий конвеєр для фосфорної пластини, накопичувальний пластинчастий конвеєр для фосфору тощо. .. Виберіть напрямок транспортування відповідно до просторових характеристик ділянки.

4. Визначити основні параметри планкового конвеєра. Ширина, висота, відстань, довжина, швидкість транспортування та вантажопідйомність конвеєра можуть бути встановлені відповідно до потреб виробника.



Типи гірничих фідерів:

Важкий гірничо-прохідний фідер:підходить для транспортування блокових матеріалів на короткі відстані з розміром частинок, що подаються, менше 1000 мм.

Середній гірничодобувний перронний фідер:підходить для транспортування блокових матеріалів на короткі-відстані з розміром частинок, що подаються, менше 400 мм, транспортування матеріалів із сипучою щільністю менше 2400 кг/м³, вагою блоку менше 500 кг і температурою менше 400 градусів.

Фартуховий пристрій для легкого майнінгу:підходить для транспортування блокових матеріалів на короткі-відстані з розміром частинок менше 160 мм, транспортування матеріалів із сипучою щільністю менше 1200 кг/м³, вагою блоку менше 140 кг і температурою менше 350 градусів.









(1) Загальна ширина конвеєра ваги: ​​b=650 мм, 800 мм, 1000 мм, 1200 мм, 1500 мм, 2000 мм; Серед них широко використовуються b=800 мм, 1000 мм і 1500 мм;

(2) Вага одного об’єкта, що транспортується: зазвичай 75 кг, * до 120-150 кг;

(3) Довжина конвеєра: зазвичай 60-120 м, * до 200 м;

(4) Серія Conveyor Express: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 м/хв;

(5) Висота підйому конвеєра: h =2.2-4.5 м, * до 10 м;

(6) Для різних матеріалів допустимий кут нахилу конвеєра становить 25 градусів;

(7) Коли конвеєр встановлено на майданчику майстерні або відкритому майданчику, висота зазору від верхньої частини пластини шкали зворотного боку до землі має бути не менше 200 мм; При установці в котлован висота зазору повинна бути не менше 300 мм. За певних обставин і обмеження певними зовнішніми умовами, висота зазору може бути визначена за потреби.









Розташування точки змащення	Назва мастила	Цикл змащення
Підшипники головного і хвостового валу	Мастило на кальцієвій основі ZG-3	раз на місяць
Напрямна шина гвинтового натягувача	Мастило на кальцієвій основі шнекова ЗГ-3	раз на місяць
Рукавний роликовий ланцюг	Мастило на кальцієвій основі ZG-3	раз на 10 днів
електродвигун	Доглядайте відповідно до інструкцій виробника
Перетягніть ланцюгові ролики	Мастило на кальцієвій основі ZG-3	раз на 15 днів





Можливі збої	Основна причина	Метод елімінації
Навантаження на двигун занадто велике	Великий блок застряг, муфта не концентрична	Зменшіть кількість подачі, очистіть великі шматки, відрегулюйте співвісність
Відхилення конвеєрного ланцюга	Головна і хвостова зірочки не паралельні	Відрегулюйте гвинт хвостового пристрою
Поломка сітки шестерень	знос шестерні	Замініть ведучу шестерню
Температура підшипника занадто висока	Відсутність мастила, бруд в маслі, неправильне регулювання, герметичність підшипників тощо.	1. Заправте та очистіть підшипник 2. Регулювання або ремонт





Обслуговування перед-продажу:

• Порадьте клієнтів вибрати відповідну модель обладнання.
• Надішліть інженерно-технічний персонал на виробничий майданчик вчасно, щоб спланувати майданчик для клієнтів, розробити розумні процеси та рішення.
• Ми можемо проектувати та виготовляти продукцію відповідно до особливих потреб клієнтів, щоб задовольнити різні потреби інвесторів



Сервіс у продажу:

• Сувора перевірка продукції перед виходом із заводу
• Відправка згідно договору



Після-продажне обслуговування:

• Основний гарантійний термін обладнання, що продається нашою компанією, становить один рік (за винятком поломки або пошкодження, спричиненого людським фактором, паливними факторами або непереборними природними явищами, а вразливі частини не покриваються гарантією: паливні форсунки, головки насосів, світлочутливі очі тощо).
• Якщо несправність обладнання спричинена людським фактором, вартість буде стягнута відповідно до заводської ціни.
• Отримавши сповіщення про гарантію, надішліть протягом 2 годин. 24 годин технічну інструкцію, щоб вирішити проблеми.







Zhengzhou Odifei Machinery Equipment Co., Ltd. спеціалізується на конвеєрному обладнанні протягом 17 років. Його основним напрямком діяльності є: спіральний вібраційний вертикальний елеватор, пластинчастий живильник, ланцюговий пластинчастий конвеєр, планковий конвеєр, гірничодобувний фартуховий живильник, великий кутовий гірничодобувний фартуховий живильник, шнековий конвеєр, ланцюговий ковшовий конвеєр, стрічковий ковшовий елеватор TD, ланцюговий ковшовий елеватор TH, ковшовий елеватор NE, ковш NSE елеватор та інший повний спектр ковшових елеваторів. TD75 Mining Pron Feeder (або Mining Apron Feeder), мобільний конвеєр, Mining Pron Feeder з ребрами великого кута нахилу; шнековий конвеєр, безвальний шнековий конвеєр; легкий, середній і важкий ланцюговий пластинчастий транспортер; ланцюговий ковшовий конвеєр, желобковий клінкерний конвеєр SCD; горизонтальний двовальний змішувач; легка, середня і важка пластинчаста годівниця; вібраційний живильник двигуна ГЗГ; грохот, безвальний грохот;

У 2010 році дослідницько-конструкторська група нашої компанії вийшла в галузь переробки ресурсів і послідовно розробила лускаті конвеєри для обробки побутових відходів, безвальні грохоти для сортування та сортування побутових відходів, пристрої для подачі планок будівельного сміття та конвеєри для лускатого брухту для електродугових печей, які не тільки створюють, але й створюють об’єктивні соціальні та екологічні переваги та є невід’ємною частиною галузі переробки ресурсів. ланцюг.

Zhengzhou Odifei Machinery Equipment Co., Ltd. постійно впроваджує технологічні інновації в дусі досконалості та розробила кілька практичних нових продуктів. Продукт передовий у дизайні, тонкий у виробництві, надійний у продуктивності, має міжнародний передовий рівень, добре продається вдома та за кордоном і прагне бути лідером галузі!





З: Ви фабрика чи торгова компанія?

Відповідь: Ми є фабрикою, заснованою в 2007 році, яка спеціалізується на виробництві спірального вібраційного вертикального елеватора, планкового живильника, ланцюгового пластинчастого конвеєра, планкового конвеєра, живильника для шахтних фартухів, великокутового живильника для шахтних фартухів, гвинтового конвеєра, ланцюгового ковшового конвеєра, стрічкового ковшового елеватора TD тощо.



Питання: як щодо запасних частин?

A: Ми завжди надаємо запасні частини за собівартістю та надаємо вам список запасних частин, коли ви купуєте машину.



Q: Чи будете ви тестувати машину перед доставкою?

A: Так, ми перевіримо кожну машину та виробничу лінію перед доставкою та надішлемо вам робоче відео. Ви також можете перевірити у нас перед доставкою.



Питання: Чи може ця годівниця Mining Apron Feeder бути стійкою до високої температури?

A: Так, матеріали з високою температурою менше 1000 градусів можна транспортувати. Будь ласка, зв’яжіться з клієнтом, щоб пояснити характеристики матеріалу, обсяг транспортування та довжину транспортування тощо. Дякуємо.

Питання: Чи можна використовувати гірничо-шахтний фідер на сталеливарному заводі?

Відповідь: Так, гірничодобувний фартуховий живильник є ідеальним обладнанням для транспортування гострих, гарячих, громіздких і корозійних матеріалів у таких галузях, як металургія, гірнича промисловість, виробництво будівельних матеріалів, металургія, вугільна, хімічна промисловість тощо.











1. Укажіть назву матеріалу, питому вагу, розмір частинок тощо

2. Чи є інші характеристики: такі як в'язкість, температура, корозійна активність тощо?

3. Довжина транспортування, горизонтальне транспортування чи похиле транспортування?

4. Транспортна потужність / год



Якщо вас цікавить Mining Apron Feeder, зв’яжіться з нами протягом 24 годин!

Вітаємо вас на нашому заводі!!!
