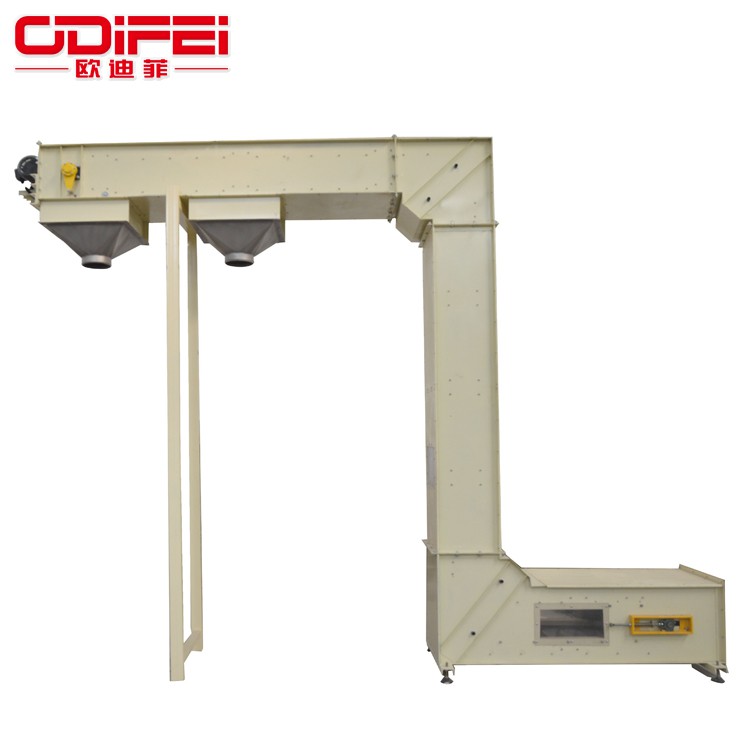

Багатоточковий розвантажувальний ковшовий елеватор типу Z-





Елеватор типу Z- із нержавіючої сталі знаходиться в закритому корпусі й транспортує матеріали через бункер, підвішений на ланцюзі. Його можна передати горизонтально-вертикально-горизонтально. Це може бути одно-точкове або багато-точкове годування, а одно-точкове або багато-точкове розвантаження може бути завершено через розвантажувальний пристрій. Повністю закритий, без витоку, без забруднення. Найбільшою перевагою цього обладнання є те, що композиція є гнучкою, рівень пошкодження матеріалів низький, і генерація дефектних продуктів може бути усунена, і воно підходить для різних випадків, які потребують дбайливої ​​обробки матеріалів. Такі як: зернові, пластмаси, гвинтові кришки для ріпаку тощо.





1. Він об'єднує горизонтальне транспортування та підйом матеріалів. Одна машина може замінити три традиційні горизонтальні конвеєрні + підйомні + горизонтальні конвеєрні пристрої.

2. Корпус цієї машини має сегментовану комбінацію, а горизонтальна довжина та висота підйому є необов’язковими.

3. Гнучке розташування та невелика площа;

4. Збережіть місце майстерні та зменшіть глибину ями;

5. Машина працює нормально та надійно, плавно, без шуму, без розсипання матеріалу, без витоку матеріалу, без летючого пилу, легко розбирається та легко ремонтується, це ідеальне нове обладнання для транспортування матеріалів.





Бункер:Щоб задовольнити потреби клієнтів, існують різні матеріали, такі як нейлон, ABS, PP, нержавіюча сталь 304, нержавіюча сталь 316L, нержавіюча сталь 310, вуглецева сталь тощо.

ланцюг:Використовуючи ланцюг вітчизняних відомих брендів, наш механічний конвеєрний ланцюг із ротаційним ковшовим конвеєром використовує роликовий конвеєрний ланцюг із великим кроком, що самозмащується. Таким чином, втрати ланцюга на тертя під час використання зменшуються, термін служби ланцюга подовжується, а вартість обслуговування та заміни зменшується.

Шасі:Вся машина може бути виготовлена ​​з електростатичного напилення холодної пластини з вуглецевої сталі або конструкції з нержавіючої сталі

Тип транспортування:Роторний ковшовий конвеєр транспортує матеріали в закритому корпусі, а також транспортує матеріали через бункер, підвішений на ланцюзі. Модульна конструкція може реалізовувати широкий спектр конфігурацій і може комбінуватися горизонтально, вертикально та горизонтально. Тип Z-, C-тип, E-тип, L-тип, R-тип також може мати багато-подачу, багато-розвантаження, уся машина повністю герметична, без забруднення, без витоків, акуратна та чиста, і гнучка композиція, може використовуватися в невеликому просторі Транспортування здійснюється вертикально та горизонтально всередині, що робить конвеєрне обладнання легко встановлювати та модифікувати.





Модель	ЗД-160	ЗД-330	ЗД-500	ЗД-650	ЗД-250	ЗД-400	ЗД-530	ЗД-800
Обсяг подачі м³/год	2.9~4.8	6.0~10.0	25~42.3	32.9~54.9	4.6~15.7	15.2~25.2	20~33.4	40.6~67.6



Примітка:

1. Об’єм ковша в таблиці є розрахунковим об’ємом ковша, а об’єм транспортування розраховується відповідно до коефіцієнта наповнення 0,6.

2. Бункер: бункер харчового АБС/бункер з нержавіючої сталі/бункер з вуглецевої сталі





Підйомник серії Z складається з ходових частин, приводного пристрою (пристрій повільного обертання), верхнього пристрою, середнього корпусу та нижнього пристрою.

Ходові частини ---- складаються з бункера та рукавного роликового ланцюга.

Пристрій приводу - використовує двигун серії Y, редуктор і редуктор з ланцюговим приводом тощо (електронний перемикач керування-визначається користувачем).

Повільно{0}}працюючий пристрій-з редукторним двигуном, пов’язаним із редуктором і редуктором ланцюгової передачі через зчеплення, який зазвичай використовується під час технічного обслуговування обладнання, цей пристрій-вибирається користувачем.





Цей пристрій можна використовувати в різноманітних середовищах, які вимагають дбайливого поводження. Годування типу Z-, годування типу C-, змішане годування Z-C і багатоточкове годування, багато-розвантаження та інші випадки. Наразі він переважно використовується для подачі вагових і пакувальних машин, подачі та повторного -вибору кольорів сортувальних машин, три-циркуляційного завантаження та розвантаження автоматичних виробничих ліній, а також багато-точкової подачі автоматичних систем зважування та дозування.











Підходить для харчової промисловості для домашніх тварин, харчової промисловості, кормової промисловості, промисловості солодощів, промисловості сушених і свіжих фруктів, косметичної промисловості, промисловості здорового харчування, промисловості обробки зерна, металургійної промисловості, хімічної та фармацевтичної промисловості, промисловості обладнання та електротехнічних матеріалів, військової промисловості тощо.



Підйомний матеріал багатоточкового розвантажувального ковшового елеватора типу Z-

Харчова промисловість: печиво, гумки, зефір, маленькі булочки на пару, млинці, куряча есенція, картопляні чіпси, рисова локшина, пельмені, арахіс, насіння дині, фісташки, рис тощо.

Хімічна промисловість: пластикові гранули, активоване вугілля, консерванти, добавки, добрива та ін.

Фармацевтична промисловість: капсули, таблетки, пігулки тощо.

Метизна промисловість: гвинти, гайки, металева арматура тощо.







Підйомник серії Z є вертикальним, і його фундамент несе всю вагу підйомника, тому фундамент необхідно перевірити перед встановленням.

Підйомник серії Z складається з кількох частин і встановлюється користувачем на місці. Зазвичай встановлюється в наступному порядку.

1. Спочатку встановіть анкерні болти на фундаменті, потім встановіть нижній пристрій, відкалібруйте його взаємне положення на фундаменті, щоб опорна поверхня (верхня поверхня фланця) обшивки була в горизонтальній площині, а потім тимчасово закріпіть його на фундаменті вище.

2. Встановіть один за одним середні корпуси на нижній пристрій. Як правило, середня секція з ревізійними дверцятами встановлюється на місці середнього корпусу першої секції, і перша середня секція повинна бути з’єднана з верхнім пристроєм (зверніть увагу на напрям підтримки першої середньої секції). ). Деякі середні секції зварені напрямними, що запобігають-відхиленню ланцюга. Такі середні секції поставляються висотою близько 2 мм. При встановленні вони також налаштовуються з висотою близько 2 мм.

3. Після встановлення та калібрування середнього корпусу встановіть верхній пристрій. Як правило, опорні пристрої повинні бути встановлені у верхній і середній позиціях, щоб запобігти зсуву корпусу вбік. Опорні пристрої повинні бути надійно закріплені на прилеглих будівлях і забезпечувати вільне втягування підйомника у вертикальному напрямку. Грубе полотно або плетена азбестова стрічка та азбестова мотузка повинні бути прокладені на кожному з’єднувальному фланці, щоб запобігти підйому пилу.

4. Щоб установити платформу приводу на верхній пристрій, спочатку з’єднайте три платформи болтами, щоб утворити єдине ціле, а потім закріпіть болтами або приваріть всю платформу та сталевий канал кореневої опори до верхнього корпусу. Потім зваріть опорну раму та сегментовані перила на всю платформу. Потім встановіть двигун, приводний ланцюг і кришку зірочки. Після того як ланцюгова передача відрегульована, закріпіть її болтами. Зверніть увагу! ! Основу приводу та платформу приводу слід зварити разом.

5. Встановити ходові частини. Спочатку підніміть хвостовий вал у найвище положення, а потім встановіть ланцюг і бункер.

6. На завершення встановіть лівий (правий) капот. Встановіть електричні пристрої захисту від перевантаження та електричні захисні вимикачі та підключіть лінію передачі до двигуна підйомника.





1. Стрічка бункера вислизає.

Відрегулюйте маховик стаціонарного кабелю та затягніть ремінь бункера.

2. Підшипник запилений і погано змащений.

Очистіть підшипники та додайте нове мастило.

3. Ремінь трансмісії зісковзує або спадає, або пристрій трансмісії виходить з ладу.

Натягнути приводний ремінь, щоб усунути несправність передавального пристрою.

4. Гвинт бункера ослаблений або падає, і бункер рухається або падає. Зупиніться для огляду, затягніть гвинти бункера та відрегулюйте положення бункера.





1. Ковшовим елеватором гранульованого Z- типу керує спеціальна особа, а вимикач живлення регулярно перевіряється.

2. Щоб підвищити безпеку використання, підйомник повинен встановити обмежувач підйому та обмежувач ходу. Дайте шківу піднятися на відстань від котушки.

3. 300 мм може зупинити підйомник автоматично, а також виконати пробне підйом.

4. Підйомник повинен мати знак навантаження, а при підйомі та опусканні вага не повинна бути перевантажена.

5. Після того, як підйомник почне посилати електроенергію, перевірте умови роботи обмежувача підйому, обмежувача ходу та блокувального вимикача, щоб перевірити, чи вони нормальні.

6. Перед підйомом або посадкою машину можна вести тільки після дзвінка.

7. Забороняється перевозити людей на промисловому конвеєрі для подачі пелет.

8. Після завершення роботи підвісна пластина вертикального живильника частинок Z-типу повинна впасти на землю, потім відключити живлення та закрити верхні та нижні дверцята огорожі.

9. Завжди підтримуйте гігієнічне середовище вертикального живильника типу Z-.





Найменування мастильної частини	Змащувальний матеріал	Цикл змащення	Спосіб змащення
Підшипник	Водостійке мастило	200 годин	з лубрикатором
Упор зворотного ходу	Водостійке мастило	50 годин	з лубрикатором
Натяжний болт	Водостійке мастило	500 годин	мазок
Редуктор швидкості	Відповідно до специфікації укомплектованого редуктора	6 місяців	наливати
Електричний двигун	Водостійке мастило	6 місяців	наливати





Обслуговування перед-продажу:

• Порадьте клієнтів вибрати відповідну модель обладнання.
• Надішліть інженерно-технічний персонал на виробничий майданчик вчасно, щоб спланувати майданчик для клієнтів, розробити розумні процеси та рішення.
• Ми можемо проектувати та виготовляти продукцію відповідно до особливих потреб клієнтів, щоб задовольнити різні потреби інвесторів



Сервіс у продажу:

• Сувора перевірка продукції перед виходом із заводу
• Відправка згідно договору



Після{0}}продажне обслуговування:

• Основний гарантійний термін обладнання, що продається нашою компанією, становить один рік (за винятком поломки або пошкодження, спричиненого людським фактором, паливними факторами або непереборними природними явищами, а вразливі частини не покриваються гарантією: паливні форсунки, головки насосів, світлочутливі очі тощо).
• Якщо несправність обладнання спричинена людським фактором, вартість буде стягнута відповідно до заводської ціни.
• Отримавши сповіщення про гарантію, надішліть протягом 2 годин. 24 годин технічну інструкцію, щоб вирішити проблеми.







Zhengzhou Odifei Machinery Equipment Co., Ltd. спеціалізується на конвеєрному обладнанні протягом 17 років. Його основним напрямком діяльності є: спіральний вібраційний вертикальний елеватор, ламельний живильник, ланцюговий пластинчастий конвеєр, ламельний конвеєр, скребковий конвеєр, великий кутовий стрічковий конвеєр, шнековий конвеєр, ланцюговий ковшовий конвеєр, стрічковий ковшовий елеватор TD, ланцюговий ковшовий елеватор TH, ковшовий елеватор NE, ковшовий елеватор NSE та інші повний асортимент ковшових елеваторів. ТД75 стрічковий конвеєр (або стрічковий конвеєр), мобільний конвеєр, стрічковий конвеєр з ребрами великого кута нахилу; шнековий конвеєр, безвальний шнековий конвеєр; легкий, середній і важкий ланцюговий пластинчастий транспортер; ланцюговий ковшовий конвеєр, желобковий клінкерний конвеєр SCD; горизонтальний двовальний змішувач; легка, середня і важка пластинчаста годівниця; вібраційний живильник двигуна ГЗГ; грохот, безвальний грохот;

У 2010 році команда науково-дослідних розробок нашої компанії вийшла в галузь переробки ресурсів і послідовно розробила лускаті конвеєри для переробки побутових відходів, безвальні грохоти для сортування та сортування побутових відходів, подавачі ламелей для будівельного сміття та конвеєри для лускатого брухту для електродугових печей, які не тільки створюють, але й створюють об’єктивні соціальні та екологічні переваги та є невід’ємною частиною галузі переробки ресурсів. ланцюг.

Zhengzhou Odifei Machinery Equipment Co., Ltd. постійно впроваджує технологічні інновації в дусі досконалості та розробила кілька практичних нових продуктів. Продукт передовий у дизайні, тонкий у виробництві, надійний у продуктивності, має міжнародний передовий рівень, добре продається вдома та за кордоном і прагне бути лідером галузі!





З: Ковшові елеватори складаються з деяких компонентів

A: Бункер: закріплений на стрічці (або тяговому ланцюзі), існує три види

Глибоке відро - підходить для сипучих матеріалів;

Дрібне відро - матеріали з високою в'язкістю;

Трикутне відро - важкі та кускові матеріали

Раковина: вбудована-трансмісія та стопор.

Корпус: тонка сталева пластина зварена в квадратну оболонку, а установка відхиляється.

Знизу: установіть натяжний пристрій.



Q: Є кілька типів ковшових елеваторів

A: 1. Відповідно до форми макета: його можна розділити на вертикальний тип і похилий тип

2. За різними методами розряду: його можна розділити на відцентровий, гравітаційний та гібридний.

3. Відповідно до різних методів заряджання: його можна розділити на тип виїмки та тип ін’єкції.

4. За структурою бункера: його можна розділити на дрібне відро, глибоке відро та трикутне відро.

5. За різними тяговими компонентами: його можна розділити на стрічковий і сталевий ланцюг.



З: Який принцип роботи ковшового елеватора?

A: Принцип роботи ковшового елеватора полягає в наступному: бункер зачерпує матеріал зі сховища внизу, піднімає його наверх за допомогою конвеєрної стрічки або ланцюга, повертається вниз після обходу верхнього колеса, і ковшовий елеватор скидає матеріал у прийнятий у слот. Привідний ремінь ковшового елеватора з ремінним-приводом зазвичай використовує гумовий ремінь, який встановлюється на нижній або верхній приводний барабан і верхній і нижній барабани перенаправлення. Ковшовий елеватор із ланцюговим-приводом зазвичай оснащено двома паралельними ланцюгами передачі, з парою передавальних зірочок угорі чи внизу та парою перенаправляючих зірочок унизу чи вгорі. Ковшові елеватори, як правило, обладнані кожухами для запобігання потраплянню пилу в ковшові елеватори.



З: Які переваги та недоліки ковшових елеваторів?

A: Переваги:

1. Структура проста, бічний розмір невеликий, а площа підлоги невелика.

2. Висота підйому велика, потужність транспортування хороша, корпус повністю закритий, а забруднення навколишнього середовища невелике.

3. Низьке енергоспоживання.

Недолік:

1. Його легко заблокувати при перевантаженні, а бункер легко носити.

2. Він придатний лише для транспортування порошкоподібних, гранульованих, малих і середніх-насипних вантажів, таких як зерно, вугілля, пісок тощо.

3. Товар не можна транспортувати в горизонтальному напрямку.



З: Ви фабрика чи торгова компанія? При побудові aБагатоточковий ковшовий елеватор Z-типу розвантаження, Для яких ще матеріалів підходять ковшові елеватори?

A: Ми є фабрикою, заснованою в 2007 році, яка спеціалізується на виробництві вертикальних вібраційних підйомників, вертикальних вібраційних елеваторів, ковшових елеваторів, стрічкових конвеєрів, масштабних конвеєрів, шнекових конвеєрів тощо. Ковшовий елеватор можна використовувати в хімічній промисловості, керамічній промисловості, харчовій промисловості, металургійній промисловості тощо.



Питання: як щодо запасних частин?

A: Ми завжди надаємо запасні частини за собівартістю та надаємо вам список запасних частин, коли ви купуєте машину.



З: Ви перевірятимете багатоточковий ковшовий елеватор Z-типу перед доставкою?

A: Так, ми перевіримо кожну машину та виробничу лінію перед доставкою та надішлемо вам робоче відео. Ви також можете перевірити у нас перед доставкою.











Шасі: напів{0}}закритий корпус - пило-шасі - герметичний корпус - корпус із нержавіючої сталі - корпус для розпилення з вуглецевої сталі.

Бункер: бункер із нержавіючої сталі - бункер із вуглецевої сталі - бункер із харчового пластику.

Привід: вибухозахищений редуктор, звичайний редуктор.

Зірочки: зірочки з легованої сталі-зірочки з нержавіючої сталі.

Ланцюг: ланцюг із легованої сталі - ланцюг із нержавіючої сталі.

Управління: ручний запуск і зупинка, автоматичний запуск і зупинка, контроль перетворення частоти.

Інше: уся машина є вибухозахищеною-з вбудованою-системою примусової вентиляції, автоматичною системою очищення бункера, автоматичною системою заправки.





1. Форма матеріалу: чи є матеріал порошковим, гранульованим або невеликим блоком.

2. Фізичні властивості матеріалу: чи має матеріал адсорбцію або в’язкість, і чи містить він воду.

3. Частка матеріалів: як правило, параметри ковшового елеватора розроблені та розраховані для матеріалів із об’ємною питомою вагою нижче 1,6. Якщо питома вага матеріалів занадто велика, необхідно розрахувати силу тяги та міцність на розрив частини трансмісії.

4. Обсяг доставки в одиницю часу.
